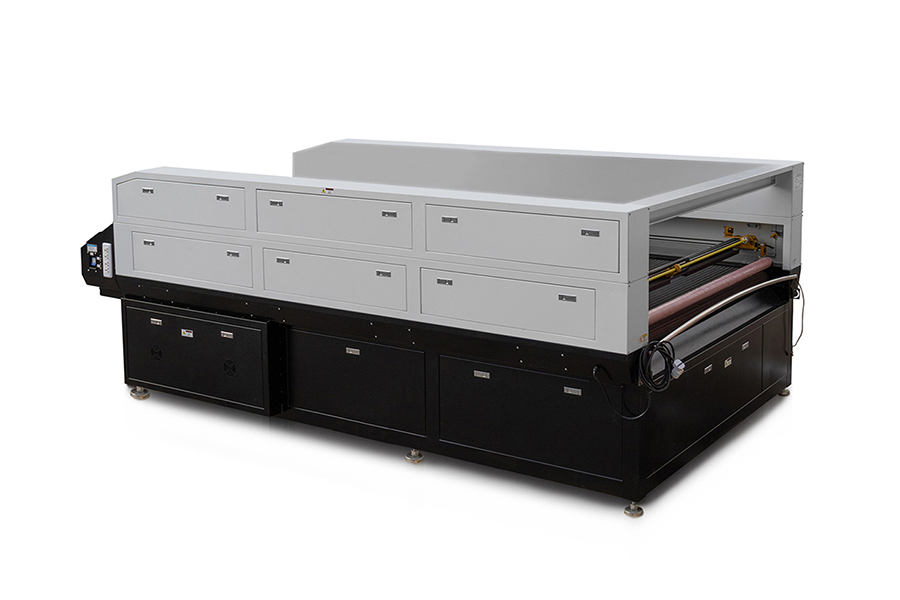

Лазерный гравировальный станок Photonim P1822

Особенности лазерного раскройщика Photonim P1822

• Высокая скорость резки и гравировки.
• Мощный корпус из качественного металла и высококачественные комплектующие от известных производителей для работы в режиме 24/7.
• Конвейерный мелкоячеистый рабочий стол.
• Усовершенствованная система автоматической размотки рулонных материалов.
• Высокоточные микрошаговые двигатели.
• Два независимых рабочих портала для высокой скорости обработки.
• Лазерный указатель начала работы и зоны обработки.
• Промышленные лазерные излучатели с катализатором длительного срока службы.
• Промышленная система охлаждения с фреоновым чиллером JL-5200 в комплекте.
• Профессиональная система управления Trocen TL5269 с мощным DSP-процессором, цветным TFT-дисплеем с диагональю 7 дюймов и русифицированным интерфейсом.
• Профессиональное программное обеспечение LaserCAD в комплекте.
• Внутренняя память для хранения файлов.
• Работа с USB-накопителями.
• Высокоскоростные интерфейсы подключения и передача данных USB и LAN.
• Кнопка экстренной остановки станка для предотвращения нештатных ситуаций.
• Удобство обслуживания.
• Высочайшая надежность.
• Уникальный комплект поставки.

Области применения лазерных раскройщиков Photonim P1822

• Раскрой и декорирование (перфорация) одежды
• Домашний текстиль
• Кожевенное и обувное производство
• Галантерейная продукция (в том числе сумки и чемоданы)
• Игрушки и сувениры
• Туристический инвентарь (рюкзаки, палатки)
• Чехлы автокресел, подушки безопасности
• Наружная/интерьерная реклама
• Призы и памятные награды

Конструкция
Лазерные станки Photonim P1822 создавались для применения в условиях высоких производственных нагрузок и отвечают самым последним тенденциям в области высокоскоростного промышленного лазерного раскроя. Качественные комплектующие от известных производителей и прочный корпус позволяют использовать это оборудование в режиме 24/7. Станки оборудованы сетчатым конвейерным столом для автоматического перемещения материалов большой длины и системой автоматической подачи рулонных материалов. Лазерный указатель на каретке позволяет точно определить начальную точку работы и оценить зону обработки на материале.

Эффективная и скоростная резка обеспечивается двумя независимыми порталами, работающими асинхронно. За точность перемещения порталов и кареток отвечают комбинированные двойные направляющие, а также микрошаговые двигатели и драйверы от компаний Just Motion Control Electromechanics (JMC). Для удобства обслуживания и настройки предусмотрены открывающиеся дверцы и лючки, облегчающие доступ к узлам и блокам станков. Кнопка экстренной остановки на корпусе предназначена для предотвращения чрезвычайных ситуаций. Оптические элементы лазерного тракта, произведенные в Сингапуре, обеспечивают высокую стабильность выходного излучения лазерного луча и превосходную точность его фокусировки.

Система управления и программное обеспечение
Лазерные раскройщики Photonim P1822 оснащены технологически самой совершенной на сегодняшний день системой управления TL5269 от компании Trocen.

Благодаря яркому жидкокристаллическому TFT-дисплею с диагональю 7 дюймов с сенсорным управлением загрузка файла и установка рабочих настроек производятся исключительно быстро. При этом оператор может осуществлять предварительный просмотр и отслеживать все важные параметры, такие как рабочая скорость и мощность, размер загруженного файла, время выполнения задания и т. п. Настройки можно менять непосредственно в процессе выполнения операций. Система Trocen TL5269 поддерживает работу с несколькими лазерными головками и излучателями, возможна синхронная и асинхронная обработка материала.

Особенности системы управления Trocen TL5269:

• Очень простой и интуитивно понятный русифицированный интерфейс управления, сенсорный жидкокристаллический TFT-экран.
• Легкая настройка параметров обработки.
• Поддержка асинхронной работы с двумя независимыми порталами.
• Поддержка до 3 головок для синхронной работы.
• Поддержка работы с камерами для резки по существующему контуру (функционал контроллера, в станках Photonim P1822 не используется).
• Возможность резки незамкнутых контуров.
• Для обеспечения высокой скорости и стабильности обработки используется новейший высокоскоростной 32-битный DSP-контроллер.
• Возможность предварительного просмотра файлов, в том числе в автономном режиме на U-диске.
• Отображение в реальном времени траектории движения лазерной головки, основных параметров файла и времени исполнения задания.
• Сохранение рабочих параметров и настроек, их загрузка в станок, в том числе и в дистанционном режиме.
• Развязка входных и выходных сигналов при помощи оптопар для стабильности работы и защиты от помех.
• Поддержка работы с USB флеш-накопителями для чтения и записи файлов.
• Поддержка высокоскоростных интерфейсов передачи данных USB и LAN, что позволяет выбрать оптимальный и более удобный вариант.
• Возможность задания параметров режима позиционирования и режима возврата в начальную точку.
• Переключение из автоматического в ручной режим управления и обратно с помощью одной кнопки.
• После непредвиденной остановки рабочего процесса резка может быть продолжена путем нажатия одной клавиши.
• Поддержка функции автоматической конвейерной подачи материала.
• Поддержка функции резки на большой площади.
• Наличие интеллектуальной системы самодиагностики.
• Совместимость с различными форматами файлов: G-code, AI, SVG, PDF, DXF, PLT, DST, DSB, UD5, BMP, JIF, JPG, PNG и т. п.
• Совместимость с популярными программными пакетами, такими как LaserCAD и Lightburn. Плагины для работы с CorelDRAW, AutoCAD, Adobe Illustrator.
• Поддержка русского языка.

В комплекте с лазерными раскройщиками Photonim P1822 поставляется промышленное программное обеспечение LaserCAD, которое обеспечивает высококачественную обработку файлов, а также удобное и интуитивно понятное управление.

Лазерные излучатели и система их охлаждения
Лазерные раскройщики Photonim P1822 в стандартной комплектации оснащены двумя лазерными CO²-трубками мощностью 150 Вт. Излучатели изготавливаются с использованием самых передовых технологических процессов и высококачественных комплектующих, благодаря чему они имеют стабильные параметры излучения, правильную форму лазерного пятна и компактные размеры. Нанесенный на газоразрядную трубку катализатор значительно продлевает срок ее службы — до 10000 часов.

Охлаждение излучателей осуществляется промышленным фреоновым чиллером JL-5200, который включен в стандартный комплект станков. Данный чиллер способен работать с лазерными трубками большой мощности. Интеллектуальная система управления и контроля позволяет с высокой точностью в автоматическом режиме отслеживать температуру охлаждающей жидкости. Чиллер JL-5200 оборудован различными датчиками для предотвращения повреждения лазерных трубок.
