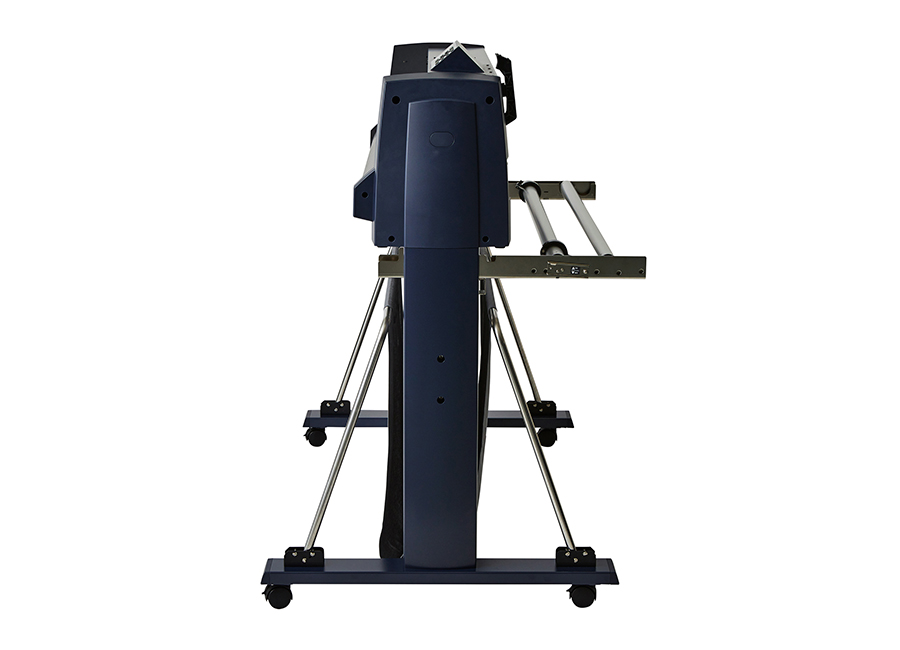

Режущий плоттер Graphtec FC9000-160

Graphtec FC9000-160 — новое поколение профессиональных режущих плоттеров линейки Graphtec FC характеризующейся высококлассной точностью резки, большой производительностью и широким набором полезных функций.  Новое поколение Graphtec FC отличается повышенной точностью оптического позиционирования по меткам реза, достигаемое за счёт использования системы ARMS версии 8.0, позволяющей точно и надёжно считывать метки с материалов различных цветов. Модифицированная каретка, улучшенная система навигации по осям X-Y и опциональная возможность установки одновременно двух рабочих инструментов, делают Graphtec FC9000-160 одним из лучших режущих плоттеров в своём классе, прекрасно показывающем себя при использовании в рекламном, сувенирном и полиграфическом производстве.

 Большой жидкокристаллический экран с подсветкой поддерживает 10 языков, предоставляя максимальную информативность процесса, а новый способ подачи и перемотки материала гарантирует высокую точность при работе с макетами до 5 м.

Ключевые особенности Graphtec FC9000-160

• Формат плоттера A0+;
• Цифровой сервопривод;
• ЖК-дисплей и меню на русском языке.
• Максимальное давление на нож 5.88N;
• Эффективная область резки 1626 мм x 50 м;
• Скорость резки 1485 мм/с во всех направлениях;
• Функция передачи данных и непрерывной резки;
• Управление данными с помощью штрих-кодов;
• Автоматический принимающий вал (подмотчик);
• Допустимая ширина вала намотки 200 — 1626 мм;
• Допустимый вес вала намотки печатного материала 20 кг;
• Возможность одновременной установки 2 рабочих инструмента;
• Функция выравнивания по 1 точке для работы в режиме print & cut;

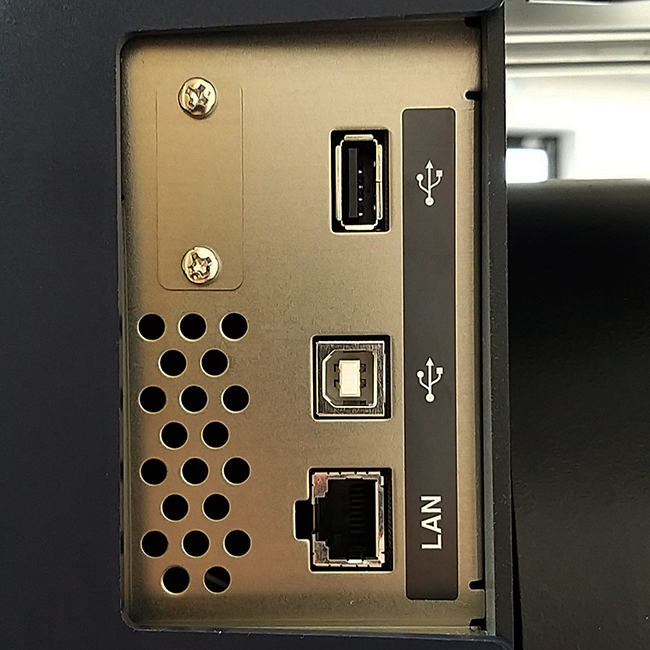

• Управление данными в оффлайн режиме с помощью USB-накопителей;
• Рулонная система подачи материала с 4 (макс. 5) прижимными роликами;
• Поддержка рулонов диаметром 76 — 200 мм (160 мм при установке опциональных фланцев (OPH-A21));

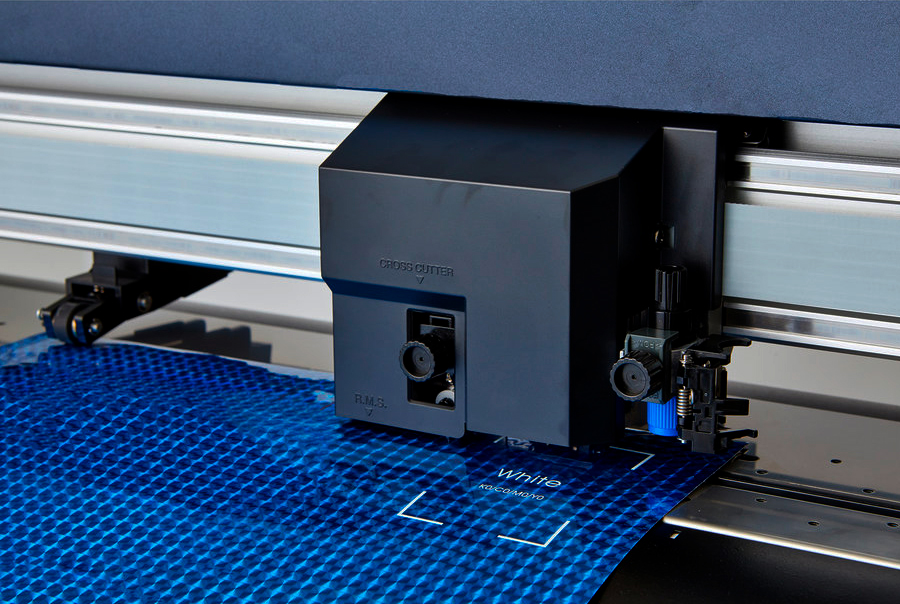

• Распознавание меток позиционирования на различных материалах благодаря улучшенной программе ARMS 8.0.

Основные сферы применения Graphtec FC9000-160

• Резка лекал из бумаги и электрокартон;
• Резка автомобильных пленок (антигравийные, солнцезащитные и. т. д.);
• Резка высокоинтенсивной светоотражающей плёнки для изготовления дорожных знаков;
• Резка самоклеющейся виниловой пленки для изготовления наружной и внутренней рекламы, этикеток.

Функция передачи данных и оффлайн операции с использованием USB в Graphtec FC9000-160

Режущий плоттер выполняет задачи по файловым данным, созданным при помощи ПО Cutting Master 4 или Graphtec Pro Studio в виде уникального штрихкода. В дальнейшем, при считывании штрихкода, устройство автоматически обнаруживает данные на подключённом USB-носителе или ПК. Эта функция доступна независимо от используемого принтера или программного обеспечения RIP.

Также, данные файлы могут быть сохранены на USB-накопитель для дальнейшего использования в меню операций плоттера и последующей отправки на резку. Этот упрощённый рабочий процесс позволяет использовать Graphtec FC9000-160 вовсе без подключения к компьютеру.

Расширенная область и функция непрерывной резки в Graphtec FC9000-160

Управление данными со штрихкода позволяет последовательно резать различные макеты путем обнаружения «стартовой метки» штрихкода нового типа.

Также, в Graphtec FC9000-160 доступен непрерывный процесс печати и резки рулонных материалов с возможностью расширения её области, с целью захватить объекты находящиеся за пределами меток позиционирования. Это позволяет повысить производительность плоттера за счёт уменьшения отходов печатных носителей.

Программное обеспечение для Graphtec FC9000-160

Cutting Master 4

Интегрируемое в Adobe Illustrator и CorelDraw Graphics Suite ПО, служащее для отправки данных резки на плоттер и включающее в себя функции предпросмотра, создания регистрационных меток, настройки инструментов, параметров резки и т.д. Cutting M aster 4 прост в обращении и позволяет получить максимальную производительность от плоттера.

Особенности ПО Cutting Master 4:

• Вывод по слоям или цвету;
• Большой макет можно разбить на части с функцией тайлинг;
• Создание контура объекта, распознает ширину линии и перекрытия;
• Возможность подключения и переключения на несколько плоттеров;
• Перемещение, расширение и сжатие объекта из окна предварительного просмотра.

Graphtec Pro Studio/Graphtec Studio

Простое в использовании приложение, для создания оригинальных макетов с возможностью импорта изображений созданных при помощи других популярных приложений. Включает в себя продвинутые функции, такие как авто-формы, ретуширование и функции редактирования. Дает возможность настроить режимы резки и другие настройки плоттера. Позволяет импортировать файлы форматов EPS, Ai, CMX, PDF.

Особенности ПО Graphtec Pro Studio/Graphtec Studio:

• Создание макетов с использованием авто-форм, различных типов линий и т.д.;
• Редактирование текстов (поворот, зеркало, подгонка по форме и т. д.);
• Автотрассировка (поддержка bmp, tiff, jpeg и др. форматов изображения);
• Возможность подключения и переключения на несколько плоттеров;
• Поддержка форматов EPS, DXF и других файлов растрового формата;
• Создание независимых рабочих областей с послоевым сохранением макета.

Graphtec Pro Studio Plus

Улучшенная версия Graphtec Pro Studio, поддерживающая дополнительные функции трансформации символов и изображений, автоматического ввода порядкового номера, создания штрих-кода, шаблонов для создания страз, изменения направления линий резки, изменения режущего задания и т.д.

Особенности Graphtec Pro Studio Plus:

• Вектор;
• Нестинг;
• Проверка орфографии;
• Вывод по слою или цвету;
• Линии для удаления облоя;
• Создание макетов со стразами;
• Нумерация, штрих-код, QR-код и т.д;
• Фильтр для растрового изображения;
• Моделирование резки (Изменение задания резки);
• Деформация текста и формы, эффекты тени / полосы;
• Автонестинг (автоматически размещает детали на листе).

Комплектация Graphtec FC9000-160

• Плоттер Graphtec FC9000-160;
• Сетевой кабель;
• Руководство по эксплуатации на CD (на русском и английском языках);
• USB кабель;
• Стенд;
• Корзина для материала;
• Держатель рулонов;
• Держатель ножа PHP33-CB09N-HS;
• Нож CB09-UB;
• Лупа PM-CT-001;
• Капиллярное перо KF700-BK;
• Держатель капиллярного пера PHP31-FIBER;
• Руководство по быстрому старту;
• Инструкция по безопасности.
